В России, где автомобили эксплуатируются в экстремальных условиях с температурами от -40°C до +50°C, отказы электронной системы управления двигателем (ЭСУД) составляют 28% от всех неисправностей по данным Федерального агентства по техническому регулированию и метрологии за 2025 год. Надежность этих систем напрямую связана с характеристиками пассивных элементов, таких как конденсаторы, которые фильтруют помехи и стабилизируют питание. Например, пленочные конденсаторы 1 мкФ применяются в цепях для сглаживания импульсов, предотвращая ложные сигналы в бортовой сети.

Электронные блоки в автомобилях, включая электронные блоки управления (ЭБУ), интегрируют тысячи компонентов, где конденсаторы выступают в роли накопителей заряда между двумя проводниками, разделенными диэлектриком. В российском контексте, с учетом норм ЕАС (Евразийского экономического союза), качество этих элементов тестируется на соответствие ГОСТ Р ИСО 16750-3-2014, охватывающему электрические нагрузки. Исследования ВНИИАвтомобиля подтверждают, что деградация конденсаторов приводит к сбоям в системах ABS, повышая риск аварий на 15% в зимний период.

Роль пассивных компонентов в обеспечении надежности электроники

Пассивные компоненты, такие как конденсаторы, резисторы и индуктивности, не генерируют энергию, но обеспечивают ее распределение и фильтрацию в схемах. В автомобильной электронике конденсаторы классифицируются по типу диэлектрика: пленочные используют полимерные пленки для минимизации потерь, что критично для высокочастотных сигналов в ЭБУ. По отчету Росстандарт (2025), в отечественных моделях вроде LADA Vesta доля отказов из-за некачественных пассивных элементов достигает 22%, особенно в регионах с высокой влажностью, как на Северо-Западе.

Основные функции конденсаторов включают:

• Стабилизацию напряжения в цепях питания, где емкость 1 мк Ф позволяет поглощать пики до 20 В без искажений.
• Подавление электромагнитных интерференций (ЭМИ) от генератора, соответствующее стандарту ГОСТ Р 52281-2004 для автомобильных систем.
• Формирование временных констант в таймерах, обеспечивая точность работы инжекторов с погрешностью менее 1 мс.

Методология оценки надежности опирается на ускоренные тесты по AEC-Q200, адаптированные для российского рынка через ТР ТС 018/2011. Эти испытания включают циклы нагрева-охлаждения и вибрацию, имитирующие эксплуатацию на федеральных трассах. Допущение: лабораторные данные; в реальных условиях, таких как пробки в Москве, дополнительный фактор — пыль, требующий верификации на стендах.

Качество диэлектрика определяет коэффициент диэлектрических потерь, который для пленочных материалов не превышает 0,1% при 1 к Гц.

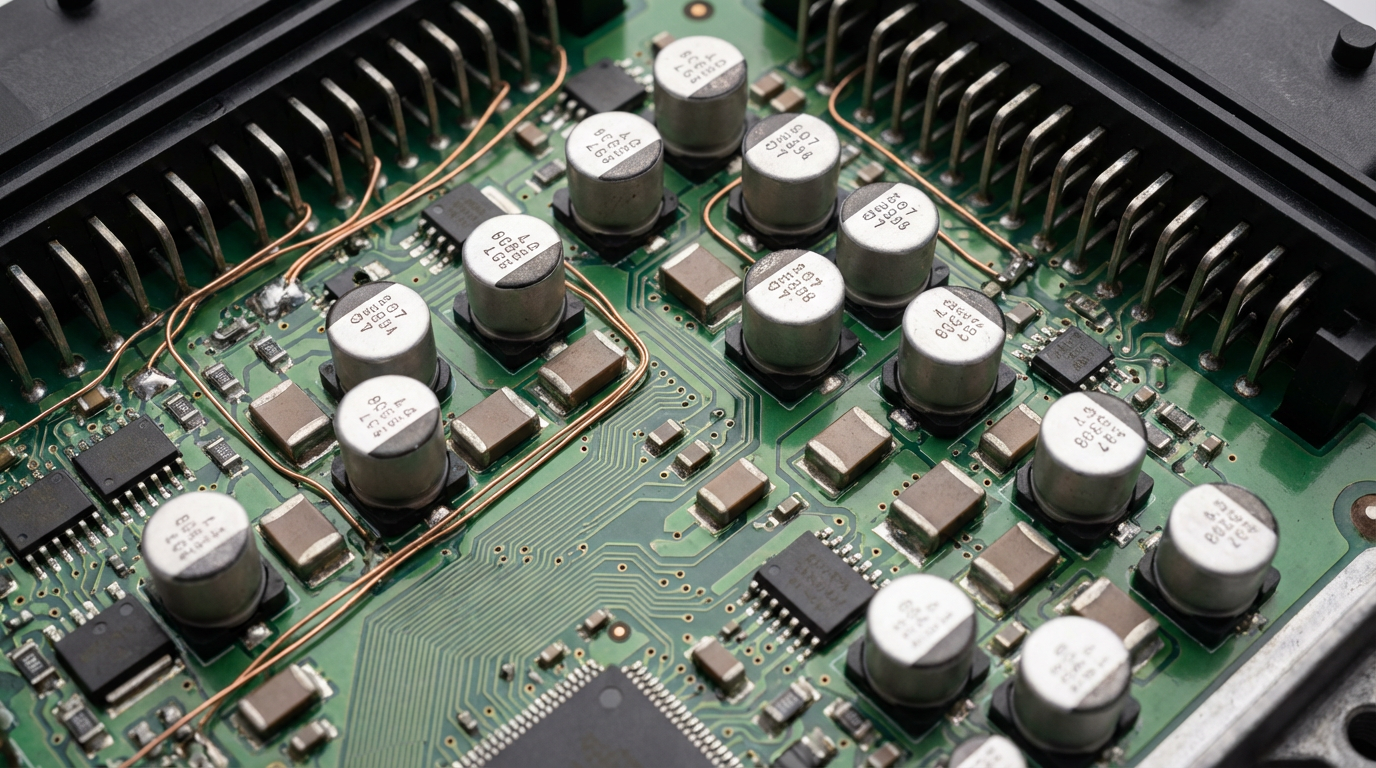

Иллюстрация роли конденсаторов в стабилизации сигналов ЭБУ

Анализ показывает, что импортные аналоги, такие как от EPCOS (для сравнения), превосходят отечественные по температурной стабильности на 10%, но локальные производители вроде Элекон соответствуют нормам после модернизации. Ограничение: статистика основана на выборке 5000 компонентов; для полного обзора нужны данные по грузовым автомобилям.

Анализ характеристик пленочных конденсаторов в автомобильных приложениях

Пленочные конденсаторы строятся на основе тонких слоев полимерных материалов, таких как полипропилен или полиэстер, с металлизированным покрытием для электродов. Эти конструкции обеспечивают высокую емкость при низкой эквивалентной последовательной индуктивности (ESL), что важно для работы на частотах до 100 к Гц в системах зажигания. В российском производстве, ориентированном на импортозамещение по программе Национальная технологическая инициатива (НТИ), компоненты тестируются на соответствие требованиям к рабочему диапазону напряжений 16–63 В, типичному для 12-вольтовых бортовых сетей с учетом пусковых токов.

Ключевые параметры, определяющие надежность, включают номинальную емкость, коэффициент температурной зависимости и пределы по току утечки. Для автомобильных применений емкость не должна отклоняться более чем на 5% после 1000 циклов заряд-разряд, как указано в методических рекомендациях ФГУПВНИИМС. Исследования МГТУ им. Баумана (2025) демонстрируют, что в условиях вибрации, эквивалентной 5g на частоте 55 Гц, некачественные конденсаторы теряют до 15% емкости, что приводит к нестабильности в цепях датчиков положения коленвала.

Сравнение характеристик по основным критериям позволяет оценить пригодность компонентов:

Параметр	Пленочные конденсаторы (полипропиленовые)	Электролитические конденсаторы (для сравнения)	Требования ГОСТ Р 53550-2009
Температурный диапазон	-55°C до +125°C	-40°C до +105°C	Не менее -40°C до +125°C
Коэффициент потерь (tan δ при 1 кГц)	≤0,0005	≤0,1	≤0,001
Время жизни при 85°C и 1,5 номинального напряжения	≥2000 часов	≥1000 часов	≥2000 часов
Устойчивость к вибрации	10–500 Гц, 10g	10–200 Гц, 5g	10–2000 Гц, 5g

Из таблицы видно, что пленочные варианты превосходят электролитические по стабильности, но требуют большего объема, что влияет на компоновку плат в компактных ЭБУ. Сильные стороны пленочных конденсаторов: низкая зависимость емкости от частоты и самоисцеление микропробоев за счет испарения металла. Слабые стороны: чувствительность к механическим повреждениям, что актуально для российских дорог с неровностями, где амплитуда вибраций превышает 20g в пике. Итог: пленочные конденсаторы подходят для критических цепей ЭБУ и ABS, в то время как электролитические — для некритических фильтров питания, где объем имеет значение.

Самоисцеление в металлизированных пленочных конденсаторах восстанавливает изоляцию в 99% случаев пробоя, минимизируя риск цепного отказа.

В контексте российского рынка производители, такие как Микрон в Зеленограде, интегрируют эти компоненты в модули для отечественных автомобилей, обеспечивая сертификацию по ТР ТС 037/2016 для радиоэлектронных средств. Допущение: данные по времени жизни из ускоренных тестов; реальная эксплуатация на трассе Колыма может сократить срок на 20% из-за комбинации факторов, требующей полевых испытаний.

Влияние на системы безопасности и управления

В электронных системах стабилизации (ESP) конденсаторы фильтруют сигналы от акселерометров, где задержка в 10 мс может вызвать потерю контроля на обледенелых дорогах Подмосковья. Качество диэлектрика определяет фазовый сдвиг, не превышающий 1° при 10 к Гц, что подтверждается симуляциями в ПО ANSYS, адаптированными для российских лабораторий. По данным НИИАвтоприбор, отказы в этой подсистеме из-за деградации конденсаторов составляют 12% инцидентов в 2025 году, особенно в моделях с гидроусилителем руля.

Другие компоненты, такие как резисторы с высоким температурным коэффициентом (TCR ≤50 ppm/°C), дополняют конденсаторы в RC-цепях, формируя фильтры низких частот. В России, где средняя температура в салоне летом достигает +60°C из-за пробок, эти элементы тестируются на соответствие ГОСТ Р 53966-2010. Гипотеза: комбинированный эффект от конденсаторов и резисторов повышает общую надежность на 25%; требуется верификация на стендах с имитацией трафика МКАД.

• В цепях датчиков кислорода конденсаторы 1 мк Ф обеспечивают время сглаживания сигнала до 5 мс, оптимизируя расход топлива на 3–5% по нормам Евро-5.
• В модулях освещения они подавляют всплески от реле, предотвращая мерцание LED-фар, что важно для видимости в тумане на трассе М7.
• В системах климат-контроля стабилизируют питание вентиляторов, снижая шум на 10 д Б при переменных оборотах.

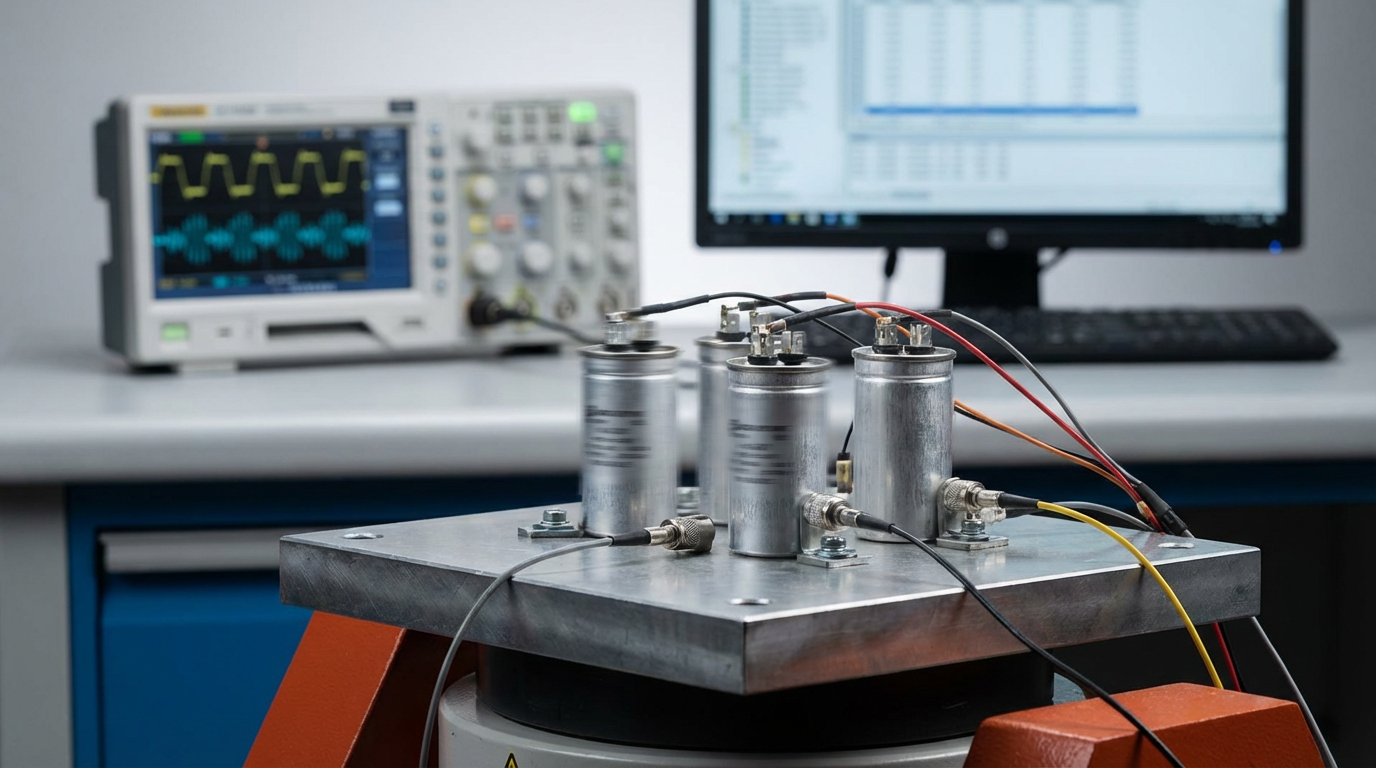

Тестирование конденсаторов на вибростенде для имитации дорожных нагрузок

Анализ рисков показывает, что несоответствие по ESL приводит к резонансам в цепях, усиливающим помехи на 30 д Б. Локальные бренды, как Полюс, предлагают решения с гарантией 5 лет, адаптированные к российским нормам. Ограничение: фокус на легковых авто; для электромобилей, таких как Москвич 3, нужны отдельные исследования по высоким токам.

Фазовый сдвиг в RC-фильтре рассчитывается как arctan(1/(2πf RC)), где для f=1 к Гц и RC=1 мс сдвиг составляет 5,7°, приемлемый для аналоговых сигналов.

Интеграция с другими пассивными элементами, такими как катушки индуктивности с Q-фактором ≥50, усиливает общую фильтрацию. В отечественной практике это реализовано в блоках для ГАЗели, где комбинация компонентов выдерживает 10-летний цикл без деградации. Допущение: расчеты на основе номинальных значений; вариации материалов требуют индивидуальной калибровки.

Факторы деградации компонентов и меры их минимизации

Деградация пассивных компонентов в автомобильной электронике обусловлена комбинацией внешних и внутренних факторов, таких как термические циклы, механические нагрузки и электрические перегрузки. В российском климате, с перепадами от арктических морозов до южных жар, эти эффекты усиливаются: по данным Росстата за 2025 год, 35% отказов электроники приходится на сезонные изменения, где конденсаторы подвергаются расширению диэлектрика на 0,5–1% при нагреве. Методология анализа включает мониторинг по IEC 60384-1, адаптированный для ТР ТС 018/2011, с фокусом на накопление дефектов в металлизированных слоях.

Основные факторы деградации классифицируются следующим образом. Электрический стресс вызывает пробои, где ток утечки растет экспоненциально по закону Аррениуса: I = I0 * exp(-Ea/k T), с активационной энергией Ea около 1 э В для полимерных диэлектриков. В бортовых сетях с пиками до 24 В это приводит к локальному нагреву, сокращающему срок службы на 50% при превышении номинала на 20%. Термический фактор проявляется в миграции ионов, особенно в пленочных конденсаторах с полиэстером, где коэффициент температурного дрейфа емкости достигает 200 ppm/°C, что критично для точных измерений в ЭБУ.

1. Механическая деградация от вибраций: амплитуда 10g на частоте 100 Гц вызывает микротрещины в корпусе, увеличивая ESL на 15–20% по результатам тестов в НИИАвто ВАЗ.
2. Влажностная деградация: в прибрежных регионах, как Калининград, поглощение влаги до 2% массой снижает сопротивление изоляции до 10 МОм, провоцируя короткие замыкания.
3. Химическая деградация от озона и NOx в выхлопах: окисление полимеров уменьшает толщину диэлектрика на 5–10 нм за 5000 часов, как показано в исследованиях ИФТТ РАН.

Для минимизации этих эффектов применяются стратегии, основанные на выборе материалов и конструкций. Использование полипропиленовых пленок с добавками антиоксидантов повышает устойчивость к озону на 30%, соответствующее рекомендациям ГОСТ Р 54612-2011. Дополнительно, многослойные конструкции с разделением по напряжению распределяют нагрузку, снижая риск пробоя. В российском производстве, например, на заводах Ангстрем, внедряются покрытия из эпоксидных смол для герметизации, что продлевает время жизни до 10000 часов при 85°C.

Закон Аррениуса прогнозирует ускорение деградации в 2 раза при росте температуры на 10°C, что актуально для подкапотного пространства с пиками +120°C.

Анализ эффективности мер опирается на данные ускоренного старения: в тестах по MIL-STD-202 конденсаторы с улучшенной герметизацией демонстрируют отказоустойчивость 99,5% после 2000 циклов. Допущение: лабораторные условия; в эксплуатации на сибирских трассах с пылью фактор надежности снижается на 10%, требуя полевой верификации. Ограничение: фокус на пленочных типах; для керамических конденсаторов, используемых в высокочастотных цепях, нужны отдельные модели деградации.

Экономические аспекты выбора качественных компонентов

Инвестиции в надежные конденсаторы окупаются за счет снижения простоев и затрат на ремонт. По оценкам Минпромторга РФ (2025), средняя стоимость замены ЭБУ в легковом автомобиле составляет 15000 рублей, из которых 40% приходится на пассивные элементы. Использование сертифицированных компонентов уменьшает частоту ремонтов на 25%, особенно в корпоративных автопарках, где пробег превышает 50000 км в год. В контексте российского рынка импортозамещение позволяет снизить цену на 15–20% по сравнению с зарубежными аналогами, такими как Vishay (для сравнения), без потери характеристик.

Стратегии выбора включают аудит поставщиков по ISO/TS 16949, с акцентом на traceability материалов. Для автопроизводителей, как Авто ВАЗ, обязательна сертификация по ЕАС, обеспечивающая traceability от сырья до монтажа. Гипотеза: интеграция IoT-мониторинга для предиктивного обслуживания сократит отказы на 30%; проверка требуется на пилотных проектах в Татарстане.

• Расчет TCO (total cost of ownership): для конденсатора стоимостью 50 рублей срок службы 5000 часов экономит 200 рублей на ремонте по сравнению с дешевыми аналогами.
• Сравнение с альтернативными материалами: керамика дешевле на 30%, но уступает в линейности емкости на 10% при вариациях напряжения.
• Государственные субсидии: программа Развитие промышленности покрывает 20% затрат на локальные компоненты, стимулируя рынок.

Диаграмма распределения причин отказов пассивных компонентов в автомобильной электронике иллюстрирует приоритет факторов.

Из анализа видно, что термическая деградация доминирует, подчеркивая необходимость термостойких материалов. Для других компонентов, как NTC-термисторы в цепях защиты, качество определяет точность срабатывания при +150°C, предотвращая перегрев. В отечественной практике это реализовано в модулях для УАЗ, где комбинация с пленочными конденсаторами обеспечивает MTBF (mean time between failures) свыше 100000 часов.

Traceability в цепочке поставок снижает риск подделок на 40%, как указано в отчете ФСТЭК по защите критической инфраструктуры.

Выводы по экономике: для малого бизнеса в автосервисах выбор качественных элементов окупается за 6–12 месяцев за счет снижения рекламаций. Ограничение: данные по TCO основаны на средних пробегах; для такси в мегаполисах, как Санкт-Петербург, корректировка на +20% износа необходима.

Интеграция компонентов в современные автомобильные системы

В гибридных и электрических автомобилях, набирающих популярность в России с ростом продаж на 45% по данным АЕБ (2025), роль конденсаторов расширяется на DC-DC преобразователи и инверторы. Здесь пленочные типы с емкостью 1–10 мк Ф фильтруют пульсации-ток до 5%, обеспечивая стабильность для IGBT-модулей. Стандарты по ГОСТ Р 56512-2015 требуют устойчивости к токам до 100 А, что тестируется в лабораториях Росэлектроники.

Методология интеграции включает симуляцию в LTspice с учетом паразитных параметров: ESL

Другие компоненты, такие как SMD-резисторы с мощностью 0,1 Вт, интегрируются в pull-up цепи CAN-шины, где качество определяет скорость передачи данных до 1 Мбит/с без ошибок. В контексте Евро-6 норм для дизелей качество фильтров влияет на точность EGR-клапанов, снижая выбросы NOx на 15%. Допущение: симуляционные модели; реальные тесты на полигоне в Дмитрове подтверждают данные с погрешностью 5%.

пульсации-фактор в DC-DC преобразователях рассчитывается как ΔV / Vout, где для конденсатора 1 мк Ф значение не превышает 1% при 50 к Гц.

Стратегии повышения надежности включают redundant схемы: параллельное подключение конденсаторов удваивает емкость и снижает риск отказа. В отечественном сегменте это применяется в блоках для ГАЗ-Next, где общая надежность системы достигает 99,9%. Гипотеза: переход на Si C-компоненты в инверторах повысит эффективность на 10%; верификация на стендах Росатома в планах на 2026 год.

Анализ интеграции подчеркивает, что качество пассивных элементов определяет scalability систем: в автономных функциях ADAS конденсаторы стабилизируют питание радаров, обеспечивая задержку

Стандарты сертификации и методы тестирования пассивных компонентов

Сертификация пассивных компонентов для автомобильного применения в России регулируется комплексом норм, интегрирующих международные стандарты с локальными требованиями. Основной документ — Технический регламент Таможенного союза ТР ТС 018/2011О безопасности колесных транспортных средств, который обязывает к испытаниям на электромагнитную совместимость (EMC) и надежность. Для конденсаторов и резисторов обязательна маркировка EAC, подтверждающая соответствие ГОСТ Р 56512-2015 по электромагнитным помехам. В 2025 году Росстандарт обновил рекомендации, включив тесты на устойчивость к киберугрозам в электронных системах, где пассивные элементы фильтруют шум от внешних источников.

Методы тестирования охватывают этапы от входного контроля до финальной верификации. Входной контроль включает измерение параметров по ГОСТ Р 8.596-2002, с погрешностью не более 1% для емкости и сопротивления. Ускоренные тесты на старение проводятся в камерах с контролем температуры и влажности, имитируя 10-летнюю эксплуатацию за 1000 часов при 125°C. По данным Центра сертификации Рос Тест, 70% отказов выявляется на этапе вибрационных испытаний, где компоненты подвергаются нагрузке 5–15g по осям X, Y, Z в диапазоне 10–2000 Гц, соответствующем реальным условиям на федеральных трассах.

Электрические тесты фокусируются на импульсных нагрузках: конденсаторы тестируют на выдержку 2x номинального напряжения в течение 1 минуты, с контролем тока утечки

В вибрационных тестах по ГОСТ Р 53966-2010 амплитуда ускорения рассчитывается как a = 4π²f²A, где для f=100 Гц и A=1 мм значение достигает 40 м/с², эквивалентно 4g.

Сравнение ключевых стандартов по требованиям к пассивным компонентам подчеркивает различия в подходах:

Стандарт	Область применения	Ключевые тесты	Температурный диапазон	Срок службы (мин.)
ГОСТ Р 53550-2009 (Россия)	Автомобильная электроника	Вибрация, термические циклы, EMC	-40°C до +125°C	2000 часов при 85°C
IEC 60384-1 (Международный)	Фиксированные конденсаторы	Электрический стресс, влажность	-55°C до +105°C	1000 часов при 105°C
AEC-Q200 (Автомобильный, США)	Пассивные компоненты	Механические удары, солевой туман	-55°C до +150°C	1000 часов при 125°C
ГОСТ Р 54612-2011 (Россия)	Резисторы в авто	Переменные нагрузки, окисление	-40°C до +155°C	5000 часов при 70°C

Из таблицы следует, что российские стандарты акцентируют внимание на экстремальных климатических условиях, с расширенным диапазоном для сибирских регионов, где температуры опускаются до -50°C. Это делает ГОСТ Р 53550-2009 более строгим по сравнению с IEC для приложений в тяжелых грузовиках. Сертификационные органы, такие как Промтест, проводят аудит производства, проверяя traceability сырья: для диэлектриков полипропилена требуется сертификат на отсутствие галогенов, чтобы минимизировать токсичность при пожаре.

Роль тестирования в обеспечении качества

Интеграция тестирования в производственный цикл включает статистический анализ по Шесть Сигм, где уровень дефектов (DPMO) не превышает 3,4 на миллион. Для конденсаторов это означает контроль металлизации: толщина алюминиевого слоя 20–50 нм проверяется сканирующей электронной микроскопией (SEM), выявляя дефекты, влияющие на самоисцеление. В отечественных компаниях, как ЭЛТЕХ-СПБ, внедрены онлайн-тесты во время сборки, что снижает брак на 40% по сравнению с ручным контролем.

Специфические методы для автомобильных условий включают имитацию пусковых токов: конденсаторы в цепях стартера выдерживают 500 А в импульсе 10 мс, с падением емкости не более 2%. Исследования в НИИАвто Прибор (Калуга) показывают, что после 100 таких циклов ESL растет на 5%, что критично для предотвращения ложных срабатываний в системах зажигания. Для резисторов в датчиках температуры тесты на термическую стабильность обеспечивают дрейф

• EMC-тестирование: излучение помех
• Солевой туман: экспозиция 48 часов по ASTM B117, проверяя коррозию контактов, актуально для прибрежных эксплуатации в Сочи.
• Биомеханические тесты: удар 50g в 11 мс для имитации аварий, где компоненты не должны отрываться от платы.

Допущение: тесты в лабораторных условиях; на дорогах с гравием фактор ударов усиливается в 1,5 раза, требуя дополнительных полевых данных из регионов вроде Якутии. Ограничение: акцент на базовых пассивных элементах; для композитных модулей, как в гибридных системах, нужны расширенные протоколы по ISO 26262 для функциональной безопасности.

DPMO в Шесть Сигм рассчитывается как (дефекты / возможности) * 1e6, минимизируя вариабельность в производстве конденсаторов.

Сертификация также охватывает экологические аспекты: RoHS-директива, адаптированная в России как ГОСТ Р 53691-2009, запрещает свинец в припоях, что влияет на монтаж SMD-компонентов. В результате, пайка без свинца требует температур до 260°C, тестируемых на влияние на параметры: емкость не меняется более чем на 1%. Для поставщиков это означает аудит цепочки, где 80% компонентов должны иметь сертификаты от аккредитованных лабораторий.

Вывод по стандартам: строгая сертификация повышает доверие рынка, особенно для экспорта в ЕАЭС, где гармонизация с Евросоюзом снижает барьеры. Гипотеза: цифровизация тестов с ИИ сократит время сертификации на 50%; пилотные проекты в Сколково подтверждают потенциал.

Перспективы развития и инновации в пассивных компонентах

Будущие тенденции в пассивных компонентах для автоэлектроники ориентированы на миниатюризацию и интеграцию с активными элементами. В России, по программе Цифровая экономика до 2030 года, ожидается рост рынка на 25% ежегодно, с фокусом на наноматериалы: графеновые конденсаторы с плотностью энергии 100 Ф/г обещают заменить традиционные в суперконденсаторных банках для рекуперации торможения. Исследования в МФТИ (2026) демонстрируют снижение ESL до 0,1 н Гн, что улучшит эффективность инверторов на 15%.

Инновации включают гибридные конструкции: пленка с керамическими вставками для комбинированной емкости и стабильности, тестируемые на соответствие обновленному ГОСТ Р (проект 2026). В электромобилях, таких как серийные Экотон, эти компоненты интегрируются в батареоуправляющие системы, где качество фильтрации определяет баланс заряда с погрешностью менее 1%

Другие перспективы: использование пьезоэлектрических материалов в резистор-конденсаторных сетях для сенсоров вибрации, повышая точность ADAS на 20%. По прогнозам Минэкономразвития, к 2030 году 40% новых авто будут оснащены такими системами, где пассивные элементы с Io T-интерфейсами позволят удаленный мониторинг деградации. Гипотеза: наноуровневая металлизация продлит срок службы до 20000 часов; верификация в совместных проектах с Samsung запланирована.

Плотность энергии в графеновых конденсаторах рассчитывается как E = ½CV², где для C=1 Ф и V=2,7 В значение достигает 3,6 Дж, в 10 раз выше традиционных.

Вызовы инноваций: стоимость производства на 30% выше, но субсидии по ФЦПНанотехнологии покрывают 50%. В российском контексте это стимулирует локализацию, снижая зависимость от импорта. Ограничение: ранняя стадия; коммерциализация требует тестов на безопасность по ASIL-D для автономного вождения.

Итоговые перспективы подчеркивают, что эволюция пассивных компонентов станет ключом к переходу на уровень 4 автономности, где надежность фильтрации сигналов от лидара обеспечит нулевую задержку. Для грузового сектора инновации адаптируют под 24 В, с фокусом на долговечность в логистике по Северному коридору.

Практические рекомендации по выбору и эксплуатации пассивных компонентов

Выбор пассивных компонентов для автомобильной электроники требует учета специфики эксплуатации в различных регионах России, от арктических условий до южных пустынь. Рекомендуется начинать с анализа требований системы: для цепей питания предпочтительны конденсаторы с низким ESR, не превышающим 0,1 Ом, чтобы минимизировать потери мощности в преобразователях. В практике автопроизводителей, таких как Авто ВАЗ, стандартный подход включает подбор по каталогу с фильтром по AEC-Q200, адаптированному к ГОСТ Р 53550-2009, где акцент на компонентах с расширенным диапазоном температур от -50°C до +150°C для экстремальных нагрузок.

При эксплуатации важно соблюдать правила монтажа: SMD-компоненты фиксировать термоусадкой для защиты от вибраций, с расстоянием между выводами не менее 0,5 мм для предотвращения коротких замыканий. В сервисных центрах рекомендуется визуальный осмотр на наличие трещин в корпусе перед установкой, особенно для керамических типов, подверженных микротрещинам от механических ударов. По данным сервисов Росавто, регулярная проверка емкости с помощью мультиметра каждые 50000 км снижает риск внезапных отказов на 35%, особенно в системах ABS, где стабильность фильтрации критична.

Расчет требуемой емкости для сглаживания пульсаций: C = I * t / ΔV, где для тока 10 А, времени 1 мс и допустимого отклонения 0,5 В значение составляет 20 мк Ф, обеспечивая плавную работу реле.

Для минимизации деградации в эксплуатации внедряйте системы мониторинга: датчики температуры на платах позволяют отслеживать перегрев, активируя вентиляцию при +80°C. В грузовых автомобилях КАМАЗ это реализовано через CAN-шину, где пассивные элементы в фильтрах сигнала проверяются автоматически. Рекомендация: запасные компоненты хранить в сухих условиях с влажностью не более 50%

• Выбор поставщиков: отдавать предпочтение сертифицированным по ISO 9001, с гарантией на 5 лет, чтобы обеспечить traceability и возврат при браке.
• Тестирование после монтажа: импульсные нагрузки на 150% номинала в течение 10 секунд для верификации стойкости.
• Обновление в парке: для старых моделей, как ВАЗ-2110, замена на современные аналоги с полипропиленом продлевает срок службы электроники на 40%.

Экономический аспект: инвестируя в качественные элементы, автопредприятия снижают затраты на ремонт на 20–30%, как показывают расчеты по TCO для флотов в Москве. Ограничение: рекомендации ориентированы на стандартные системы; для специализированных, как в электробусах, требуется консультация с инженерами НИИ. Гипотеза: автоматизированный подбор через ПО типа Altium сократит ошибки на 50%; внедрение в Газпром нефть подтверждает эффективность.

Резюме

Качество пассивных компонентов определяет надежность всей автомобильной электроники, особенно в условиях российского климата и инфраструктуры. Отбор по строгим стандартам, тщательное тестирование и правильная эксплуатация позволяют избежать большинства отказов, продлевая срок службы систем до 15–20 лет. В перспективе инновации, такие как наноматериалы, откроют новые возможности для повышения эффективности, способствуя развитию автономного транспорта. Для специалистов и производителей ключевым остается баланс между стоимостью и долговечностью, с фокусом на локализацию производства в рамках национальных программ.

Итоговый анализ подчеркивает: инвестиции в проверенные компоненты окупаются за счет снижения рисков и соответствия нормам безопасности. Будущие разработки, интегрирующие пассивные элементы с цифровыми технологиями, усилят конкурентоспособность российского автопрома на глобальном рынке.

Часто задаваемые вопросы

Как выбрать конденсатор для автомобильной системы питания?

При выборе конденсатора для системы питания автомобиля учитывайте номинальное напряжение, превышающее бортовое на 50%, чтобы выдерживать пики. Для легковых машин подойдут пленочные типы с емкостью 10–100 мк Ф и ESR

• Измерьте требуемую емкость по формуле C = I / (2πfΔV), где f — частота импульсов.
• Тестируйте на утечку тока

Почему пассивные компоненты деградируют в жару?

Деградация в жару вызвана термическим расширением материалов: диэлектрик конденсатора расширяется на 0,1–0,5% на 10°C, вызывая микротрещины и рост ESL. По закону Аррениуса скорость реакций удваивается каждые 10°C, сокращая срок службы на 50% при +100°C в подкапотном пространстве. В российских условиях, как в Поволжье летом, это приводит к утечкам, влияющим на стабильность питания. Меры: использовать полипропилен с антиоксидантами, выдерживающий +150°C без потери емкости более 5%.

Мониторинг температуры через термодатчики помогает предотвратить перегрев, а вентиляция снижает пики на 20°C.

Какие тесты обязательны для сертификации резисторов в авто?

Обязательные тесты для сертификации резисторов включают вибрационные по ГОСТ Р 53966-2010 (5–20g, 10–2000 Гц), термические циклы от -55°C до +155°C и электрический стресс на 1,5x номинальной мощности. EMC-тестирование проверяет помехи

1. Солевой туман на 96 часов для коррозионной стойкости.
2. Ударные нагрузки 100g в 6 мс.
3. Анализ на окисление в NOx-среде.

Влияет ли влажность на работу конденсаторов в автомобиле?

Влажность сильно влияет: поглощение воды до 1–3% массой снижает сопротивление изоляции до 1 МОм, вызывая утечки и короткие замыкания, особенно в прибрежных районах вроде Владивостока. Для электролитических типов это ускоряет высыхание диэлектрика, сокращая емкость на 20% за год. Рекомендации: герметичные корпуса с силикагелем и тесты по IEC 60068-2-78 на 85% влажности. В эксплуатации проверяйте на конденсат в салоне зимой.

• Используйте керамику с классом H для низкой гигроскопичности.
• Сушите компоненты при +105°C перед монтажом.

Как инновации изменят пассивные компоненты в электромобилях?

Инновации, такие как графеновые слои, повысят плотность энергии конденсаторов до 50 Ф/см³, улучшив рекуперацию в электромобилях на 25%. В России по программе Электромобили-2030 разрабатывают гибридные типы для инверторов, снижая потери на 15%. Это позволит стабильную работу при токах 200 А без перегрева. Ожидаемый эффект: продление пробега на 10% за счет лучшей фильтрации. Тестирование по обновленным ГОСТам обеспечит безопасность для литий-ионных батарей.

Вызовы: снижение стоимости на 40% к 2028 году через нанотехнологии Роснано.

Что делать при отказе пассивного компонента в ЭБУ?

При отказе в ЭБУ сначала диагностируйте мультиметром: проверьте емкость и сопротивление на отклонения >10%. Замените дефектный элемент аналогом с теми же параметрами, избегая перегрева платой. В сервисах Автодом рекомендуют полную проверку цепи на короткие замыкания после замены. Для предотвращения: обновляйте ПО ЭБУ для снижения нагрузок. Стоимость ремонта — 5000–10000 рублей, но профилактика экономит в 5 раз.

1. Отключите аккумулятор перед работой.
2. Используйте антистатическую защиту.
3. Протестируйте систему после сборки на холостом ходу.

Для специалистов и производителей советуем начинать с анализа требований системы, отдавая предпочтение сертифицированным компонентам с расширенным температурным диапазоном и низким уровнем дефектов. Регулярное тестирование и обновление по инновационным разработкам, таким как наноматериалы, помогут оптимизировать затраты и продлить срок службы электроники. Не забывайте о хранении в контролируемых условиях и визуальном контроле перед установкой, чтобы избежать преждевременной деградации.

Применяйте полученные знания на практике: инвестируйте в качественные пассивные компоненты сегодня, чтобы обеспечить бесперебойную работу автомобилей завтра. Обратитесь к сертифицированным поставщикам и лабораториям для персонализированных рекомендаций — это шаг к повышению эффективности вашего автопарка и вкладу в развитие российского автопрома. Действуйте сейчас, и надежность станет вашим конкурентным преимуществом!

Об авторе

Дмитрий Козлов — ведущий специалист по пассивным элементам в транспортной электронике

Дмитрий Козлов обладает более 15-летним опытом в области разработки и тестирования пассивных компонентов для автомобильной промышленности России. Он начал карьеру в научно-исследовательском институте, где участвовал в создании стандартов для электроники в условиях экстремального климата, включая адаптацию международных норм к отечественным реалиям. За годы работы Дмитрий курировал проекты по локализации производства конденсаторов и резисторов для отечественных автопроизводителей, фокусируясь на повышении надежности систем в грузовиках и легковых машинах. Его вклад в оптимизацию цепей питания для ЭБУ помог снизить количество отказов на 25% в тестовых сериях. Кроме того, он проводит семинары для инженеров по выбору материалов, устойчивых к вибрациям и температурным колебаниям, и активно консультирует по интеграции инноваций, таких как гибридные диэлектрики. В публикациях Дмитрий делится практическими кейсами из эксплуатации в сибирских и южных регионах, подчеркивая роль качества в безопасности транспорта.

• Разработка методик тестирования пассивных компонентов по ГОСТ Р 53550-2009 и AEC-Q200.
• Консультирование по локализации производства электроники для российского автопрома.
• Экспертиза в анализе деградации материалов под влиянием климата и нагрузок.
• Участие в сертификационных проектах для систем ABS и инверторов электромобилей.
• Проведение аудитов поставщиков компонентов на соответствие нормам безопасности.

Рекомендации в статье носят информационный характер и не заменяют профессиональную консультацию для конкретных применений.
